系统的技术指标

1.极限真空：5.0x10-4pa；

2.系统漏率小于5.0x10-8pa.l/s；

3.系统从大气开始抽气，20分钟可达到5x10-3 pa；

4.停泵12小时后真空度≤30pa.

5. 熔炼最高温度达3000℃

产品型号

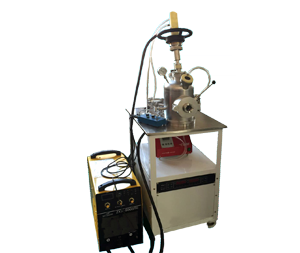

nbd-vap3000-35

电弧熔炼真空室组件

立式圆筒型真空室尺寸：φ280mmx350mm，前开门，双层水冷结构，选用不锈钢材料制造，氩弧焊接，表面电化学抛光处理，接口采用金属垫圈或氟橡胶圈密封。

真空室上盖组件

1.电弧枪接口1个（电弧熔炼阴极）；

2.真空压力表接口法兰1个；

电弧熔炼阴极组件

水冷电动电弧枪：1套（引弧方式为非接触）

水冷铜坩埚组件

电弧熔炼阳极有4~6个工位，工位（30mm），一个熔炼除气工位（20mm）；熔炼样品重量（以fe标定）：样品最大重量50克；

机械手组件

用于真空下翻转合金锭；机械手组件有水冷装置。

窗口及法兰接口部件

1.φ50弧光自动防护装置；

2.led照明窗；

3.观察窗接管处设有水冷装置。

工作本底真空获得

分子泵 机械泵

安装机台架及水路组件

1.优质方钢型材（40mmx40mm x4）焊接成，围板表面喷塑处理；机台表面用不锈钢蒙皮装饰；四只脚轮，可固定，可移动；

2.电缆支架；

3.水管及进、回水器；

4.水流继电器

现场安装要求

1.电源380v 50hz 功率大于10kw，波动范围：小于±6％，配置多路接线插座；

2.可靠地线，对地电阻小于2ω；

3.具有民用自来水或循环冷却水，水温小于25℃，水压小于2.5×105pa，流量要求达到12升/分钟，及回水通道；

4.安装场地面积大于3m2,高度要求高于2.4m；

5.要求安装场地的标准温度为20℃～24℃，标准相对湿度为50%～60%；

6.要求有普通氮气，压强要在2～3个大气压之间；

7.外排废气管道。
