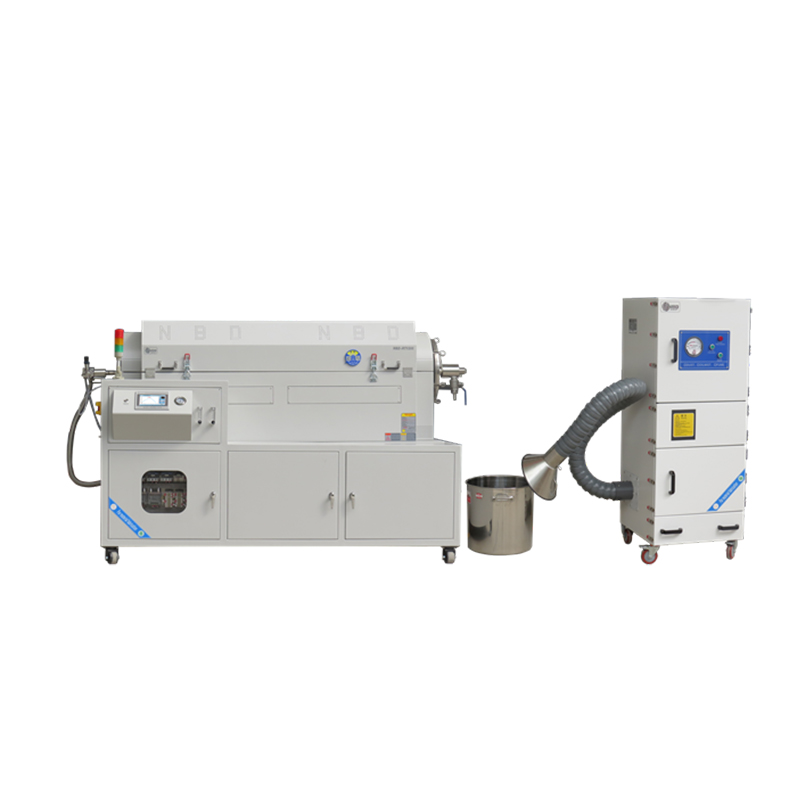

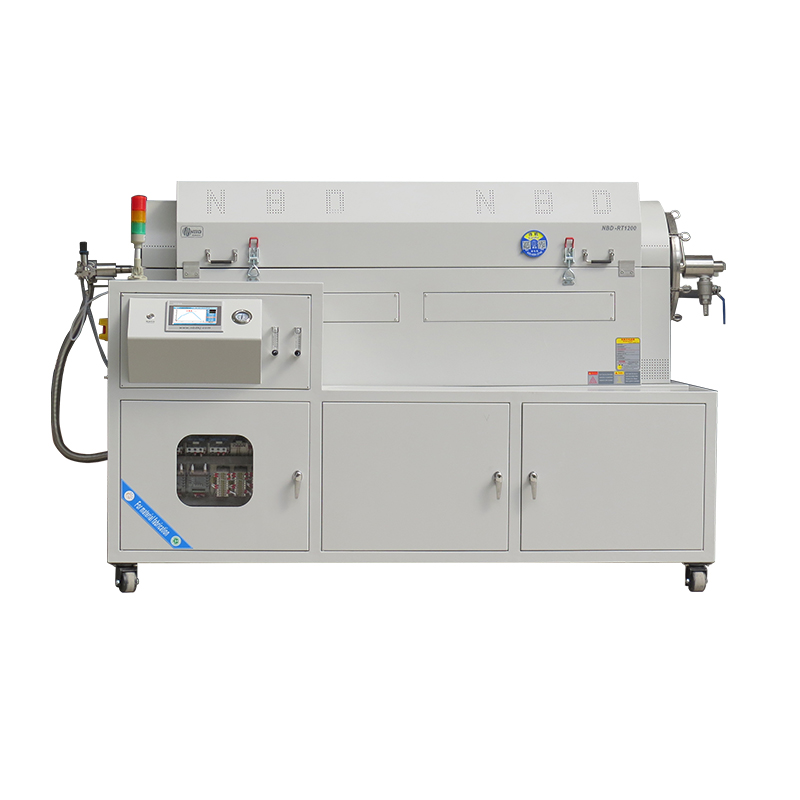

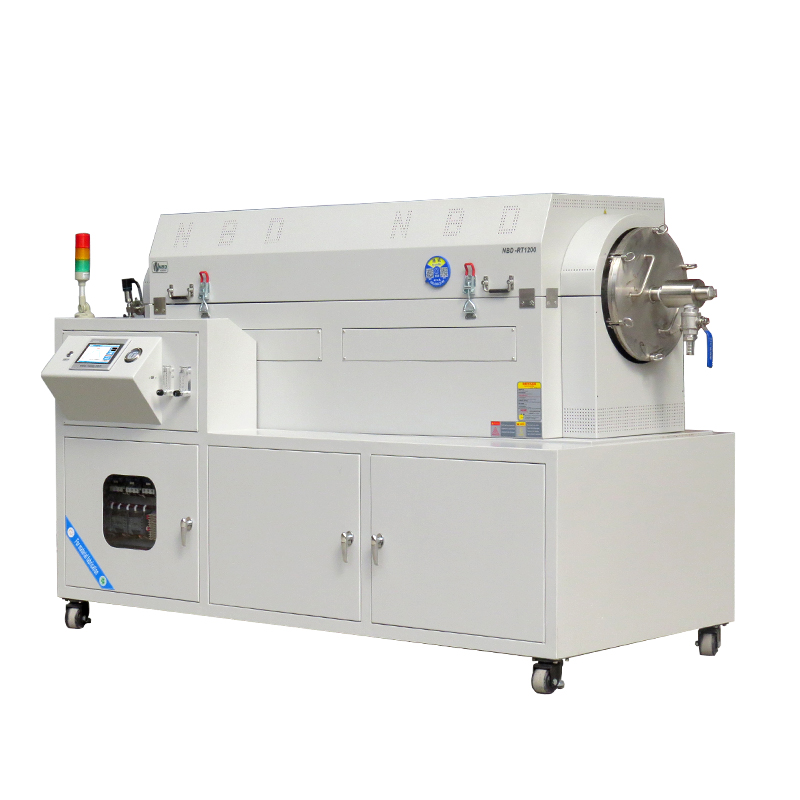

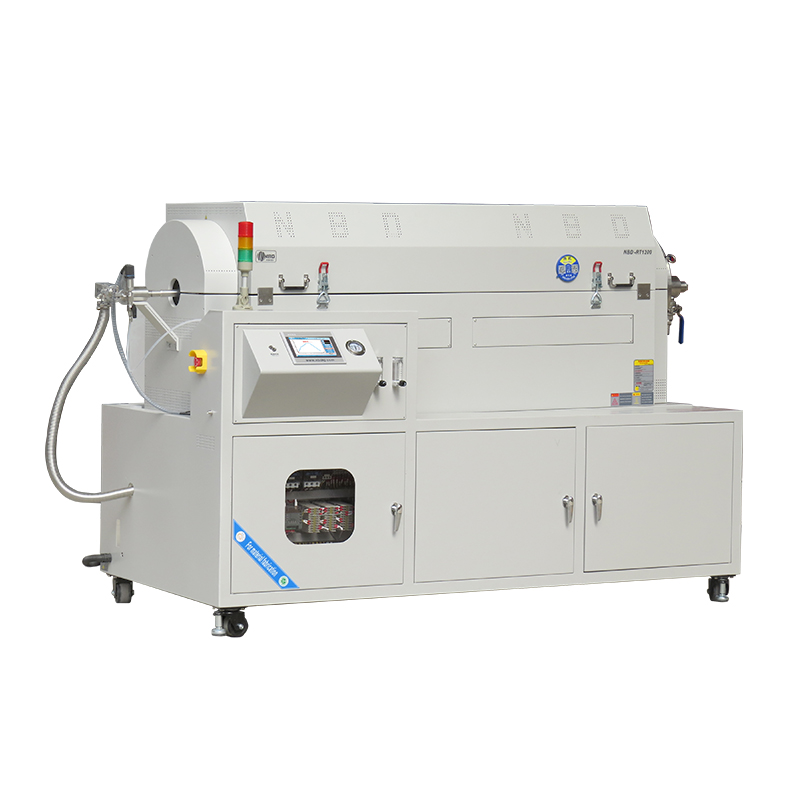

生产型摆振回转炉
发布时间： 2022-09-29 23:26:41 浏览次数：2343
设备概述：
本设备为310s不锈钢内筒外热式回转电阻炉，可用于锂电池等正负极材料、五强酸碱性粉体等颗料状物料的实验室中试阶段的煅烧及干燥，用户可根据物料烧成工艺进行相应气氛保护。生产方式为间歇生产, 可煅烧粉体材料。
| 设备简介 | 1、本设备主要有炉体、升降系统、机械传动系统、进排气系统等几部分组成； 2、炉体包括炉体框架、金属炉管、耐火材料模块、加热元件、升降装置等几部分； 3、升降系统由一根dc 24v电动推杆完成上层框架及炉体的倾斜，可在-5～ 15度范围内任意角度悬停，其推力为8000牛。炉体角度的调整由倾角仪控制，由限位开关控制抬升与下降角度；可随时在任意角度停止； 4、炉体传动为链条式传动，安全可靠。传动系统由主传动电机及减速机组、链条、大小链轮 、前托轮机构等组成。减速机组为51k120a-cf单相电机，功率0.12kw，炉管转速可根据需要在1～3转/分内调节，可实现连续旋转； 5、旋转炉体两端均预留动静过渡旋转接头，炉尾进气端设有管路支架、不锈钢管路、球阀等，物料煅烧时根据需要通入保护性气体。炉门上的旋转头连接有球阀及宝塔嘴，可根据物料煅烧时 排气量大小调节球阀的开度，控制气体排出； 6、控箱位于炉体下层框架内，空气开关 、调功模块等电器元件统一集成在电控箱内。控制器位于炉体正前方，通过对控制器面板的操作，可预制烧成曲线，全自控加热，实现对加热炉管的旋转操作以及对加热炉体的倾斜，以方便进出物料。 | |||
电气规格 | nbd-rt1200-325t33d2f | |||
| 热电偶型号 | k型 450mm | |||
| 炉管有效工作区尺寸 | φ309～l1250mm | |||
| 炉管壁厚 | 8mm | |||
| 炉管材质 | 310s不锈钢 | |||
| 整机功率 | 21kw | |||
| 主传动功率 | 0.12kw | |||
| 电动推杆功率 | 0.25kw | |||
| 额定输入电压 | 三相380v/50hz | |||
| 使用温度 | 30~1100℃ | |||
| 温区温控 | 单温三控 | |||
| 温控精度 | ≤±1℃ | |||
| 温控方式 | 数字触摸pid控制 | |||
| 倾炉角度 | -5～15度可调 | |||
| 炉管转速 | 1～3转 /分可调 | |||
| 气体控制 | 两路质量流量计进气（2mfc）选配 | |||

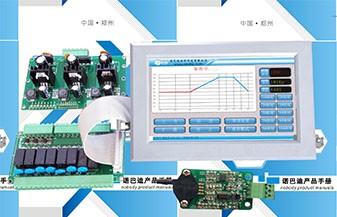

操作系统 |
1.烧结工艺曲线设置：动态显示设置曲线，设备烧结可预存多条工艺曲线，每条工艺曲线可自由设置； | |||
弱腐蚀性气体预热器 （可选配） |
通体采用316l材料，对于各种气体以及腐蚀性气体的预加热处理，满足特殊的工艺需求，最高温度达600℃。 | |||
部分界面 |
|
| ||
ag真人试玩平台的服务支持 | 一年有限保修，提供终身支持； | |||
