pecvd系统（集成气化装置）

发布时间： 2022-04-15 22:22:11 浏览次数：4309

设备简介：

该pecvd系统配置高精度全封闭式液体气化装置，为表面薄膜沉积实验提供包含有毒液体在内的气化条件。系统由高稳定性射频电源（200w，13.56mhz）、气体流量控制系统及真空系统组成，采用nbd-101ep集中总线控制技术的诺巴迪操作软件。利用等离子体特性来控制或影响气相反应和材料表面的化学反应过程，并在适当的温度下沉积薄膜。

产品详情

产品视频

留言咨询

	主要特点： 1. 集成液体气化系统，可稳定提供包括有毒液体在内的反应气体条件； 2. 清洗镀膜一气呵成，杜绝二次污染； 3. 上开启式结构，方便观察试样； 4. 产品采用全自动控制方式，触摸屏，数字化显示； 5. 设备一体化程度高； 6. 稳定的射频电源，均匀的温度分布，提高成膜质量； 7. 出色的电磁波屏蔽方案，高效、安全！
设备型号	nbd-pe1200-80tid2fy
供电电源	ac220v 50/60hz
控温精度	±1℃
触摸屏尺寸	7英寸
射频频率	13.56mhz
射频功率输出范围	0-200w
沉积加热额定功率	4.0kw
蒸发器额定功率	1.3kw
伴热带额定功率	75w
传感器类型	k型热电偶
沉积最高温度	1200℃
沉积额定温度	1150℃
蒸发器额定温度	400℃
伴热带额定温度	150℃
推荐升温速率	≤10/min
沉积管径	φ80mm*1200mm
蒸发源管径	φ50mm*80mm
蒸发源有效容积	50ml
pecvd 外形尺寸	长1500×高1280×深760mm
蒸发器外形尺寸	长410×高350×深210mm
气氛条件	混合气、真空等
机械泵抽气速率	16 立方米每小时
炉腔极限真空度	3~5pa
法兰结构	航空铝快开模式；
操作系统	nbd-101ep集中总线控制集成系统，7"全触摸屏操控，智能模糊pid 控制；智能式人机对话模式；
真空测试	数字真空计获取装置；
设备细节
控制系统		1、烧结工艺曲线设置：动态显示设置曲线，设备烧结可预存多条工艺曲线，每条工艺曲线可自由设置； 2、可预约烧结，实现无人值守烧结工艺曲线烧结； 3、实时显示烧结功率电压等信息并记录烧结数据，并可导出实现无纸记录； 4、具有实现远程操控，实时观测设备状态； 5、温度校正：主控温度和试样温度的差值，烧结全程进行非线性修正。
弱腐蚀性气体预热器（可选配）		通体采用316l材料，对于各种气体以及腐蚀性气体的预加热处理，满足特殊的工艺需求，最高温度达600℃。

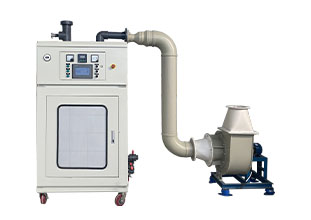

可选配（crb升级型尾气净化器)		本公司研制的nbd-b型外延炉尾气净化器，在结构上综合采用了2个喷洗室和1个填料柱室，洗涤器所产生的负压由人工手动控制，补水系统由人工根据工艺情况调节。水溶性气体的清除率高达 99.99％。净化效率最高、维护最方便，运行成本最低。

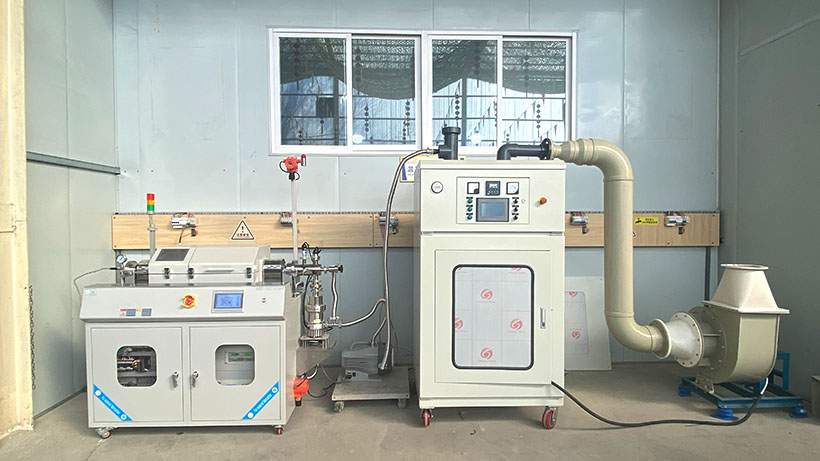

pecvd crb升级型尾气净化器应用
部分界面
净重	约300kg
设备使用注意事项	1.射频匹配器一般处于自动匹配状态，一般功率需达到50w以上才能匹配； 2.若采用手动匹配，将功率设到60w左右，手动调谐匹配合适时，再增加功率
ag真人试玩平台的服务支持	一年有限保修，提供终身支持；

免责声明：本站产品介绍内容（包括产品图片、产品描述、技术参数等），仅供参考。可能由于更新不及时，或许导致所述内容与实际情况存在一定的差异，请与本公司客服人员联系确认。本站提供的信息不构成任何要约或承诺，诺巴迪公司不定期完善和修改网站任何信息，恕不另行通知。

	主要特点： 1. 集成液体气化系统，可稳定提供包括有毒液体在内的反应气体条件； 2. 清洗镀膜一气呵成，杜绝二次污染； 3. 上开启式结构，方便观察试样； 4. 产品采用全自动控制方式，触摸屏，数字化显示； 5. 设备一体化程度高； 6. 稳定的射频电源，均匀的温度分布，提高成膜质量； 7. 出色的电磁波屏蔽方案，高效、安全！
设备型号	nbd-pe1200-80tid2fy
供电电源	ac220v 50/60hz
控温精度	±1℃
触摸屏尺寸	7英寸
射频频率	13.56mhz
射频功率输出范围	0-200w
沉积加热额定功率	4.0kw
蒸发器额定功率	1.3kw
伴热带额定功率	75w
传感器类型	k型热电偶
沉积最高温度	1200℃
沉积额定温度	1150℃
蒸发器额定温度	400℃
伴热带额定温度	150℃
推荐升温速率	≤10/min
沉积管径	φ80mm*1200mm
蒸发源管径	φ50mm*80mm
蒸发源有效容积	50ml
pecvd 外形尺寸	长1500×高1280×深760mm
蒸发器外形尺寸	长410×高350×深210mm
气氛条件	混合气、真空等
机械泵抽气速率	16 立方米每小时
炉腔极限真空度	3~5pa
法兰结构	航空铝快开模式；
操作系统	nbd-101ep集中总线控制集成系统，7"全触摸屏操控，智能模糊pid 控制；智能式人机对话模式；
真空测试	数字真空计获取装置；
设备细节
控制系统		1、烧结工艺曲线设置：动态显示设置曲线，设备烧结可预存多条工艺曲线，每条工艺曲线可自由设置； 2、可预约烧结，实现无人值守烧结工艺曲线烧结； 3、实时显示烧结功率电压等信息并记录烧结数据，并可导出实现无纸记录； 4、具有实现远程操控，实时观测设备状态； 5、温度校正：主控温度和试样温度的差值，烧结全程进行非线性修正。
部分界面
净重	约300kg
设备使用注意事项	1.射频匹配器一般处于自动匹配状态，一般功率需达到50w以上才能匹配； 2.若采用手动匹配，将功率设到60w左右，手动调谐匹配合适时，再增加功率
ag真人试玩平台的服务支持	一年有限保修，提供终身支持；

免责声明：本站产品介绍内容（包括产品图片、产品描述、技术参数等），仅供参考。可能由于更新不及时，或许导致所述内容与实际情况存在一定的差异，请与本公司客服人员联系确认。本站提供的信息不构成任何要约或承诺，诺巴迪公司不定期完善和修改网站任何信息，恕不另行通知。
