高功率pecvd系统（旋转摆振）
发布时间： 2020-09-03 23:50:16 浏览次数：4846
设备简介：
旋转摆振pecvd系统适用于粉体材料的表面薄膜沉积。系统由高功率射频电源（500w，13.56mhz）、气体质量流量控制系统、真空系统、旋转摆振系统组成，利用等离子体特性来控制或影响气相反应和材料表面的化学反应过程，并在适当的温度下沉积薄膜。pecvd淀积的薄膜具有优良的电学性能、良好的衬底附着性以及极佳的台阶覆盖性，正由于这些优点使其在超大规模集成电路、光电器件、mems等领域具有广泛的应用。
 | 主要特点： 1、射频电源最大输出功率：500w（连续可调），最大反射功率 70w； 2、出色的电磁波屏蔽方案，高效、安全！ 3、异形高纯石英炉管，大容量反应空间； 4、独有的旋转（60档精调设计）摆振结构，保证物料与等离子体的充分接触； 5、三路高精度质量流量计（可依要求定制 ），集成混气系统； 6、独有进出料设计，保证设备在结构复杂状态下的便捷进出料； 7、射频系统、真空系统、旋转摆振系统全面集成于一体，7英寸全触屏操作，操作便捷、直观； 8、可保存六组工艺参数，随时调取； 9、实验数据可自动截图，并支持usb接口导出。 | |||
型号 | nbd-pecvd-120itd3z | |||
电气规格 | ac220v/1.5kw | |||
设备尺寸 | w1300mm×h1250mm×d760mm； | |||
| 反应腔室 | φ120*l300mm（可定制，管内焊接三组搅拌挡板），非射频区管径：φ60mm； | |||
翻转速度 | 0.1～6转/min（无极调速）； | |||
翻转倾角 | -3°～ 3° 最大倾倒角度30° | |||
反应腔压力 | 5~80pa | |||
法兰结构 | 航空铝快开模式； | |||
电动推杆功率 | 50w | |||
rf 电源 | 输出功率10～500w 任意连续可调，射频频率: 13.56mhz ±0.005% ，全自动匹配； | |||
真空测试 | 数字真空计获取装置； | |||
真空获取 | nbd-4c机械真空泵(220v/50hz)，功率：0.4kw，抽速：4m³/h； | |||
供气系统 | 质量流量控制器（量程及标定可定制）精度：±1%f.s；响应时间：1-4秒； | |||
设备细节 |
|
|
| |
部分界面 |
|
|
| |
控制系统 |  | 1、烧结工艺曲线设置：动态显示设置曲线，设备烧结可预存多条工艺曲线，每条工艺曲线可自由设置； 2、可预约烧结，实现无人值守烧结工艺曲线烧结； 3、实时显示烧结功率电压等信息并记录烧结数据，并可导出实现无纸记录； 4、具有实现远程操控，实时观测设备状态； 5、温度校正：主控温度和试样温度的差值，烧结全程进行非线性修正。 | ||

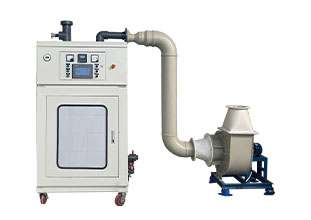

可选配 （crb升级型尾气净化器） |  | 本公司研制的nbd-b型外延炉尾气净化器，在结构上综合采用了2个喷洗室和1个填料柱室，洗涤器所产生的负压由人工手动控制，补水系统由人工根据工艺情况调节。水溶性气体的清除率高达 99.99％。净化效率最高、维护最方便，运行成本最低。 | ||

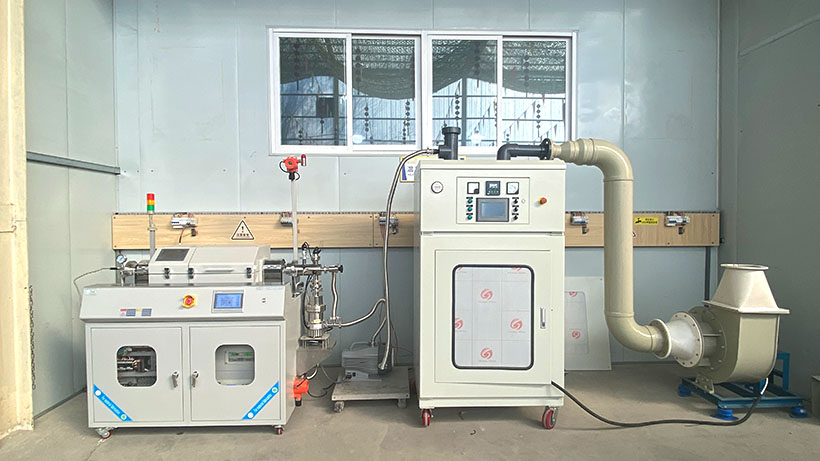

| pecvd crb升级型尾气净化器应用 |  | |||
净重 | 约320kg | |||
设备使用注意事项 | 1. 射频匹配器一般处于自动匹配状态，一般功率需达到50w以上才能匹配； | |||
ag真人试玩平台的服务支持 | 一年有限保修，提供终身支持； | |||
免责声明：本站产品介绍内容（包括产品图片、产品描述、技术参数等），仅供参考。可能由于更新不及时，或许导致所述内容与实际情况存在一定的差异，请与本公司客服人员联系确认。本站提供的信息不构成任何要约或承诺，诺巴迪公司不定期完善和修改网站任何信息，恕不另行通知。
